การติดตั้งเต้ารับสาย LAN

การติดตั้งเต้ารับ RJ45 (LAN Socket) เป็นขั้นตอนสำคัญสำหรับเชื่อมต่อรับสัญญาณ ใช้เสียบสาย LAN CAT6 ในการวางระบบเครือข่ายภายในบ้านหรือสำนักงาน โดยเฉพาะหากคุณกำลังวางแผนด้าน Smart Home หรือระบบไฟฟ้าเบื้องต้น

อุปกรณ์ที่ต้องใช้
– เต้ารับ RJ45 (ตัวเมีย)
– สาย LAN CAT6
– คีมเข้าหัวสายแลน (Punch Down Tool)
– ตัวตรวจสอบสาย (LAN Tester)
– แถบสีมาตรฐาน T568A หรือ T568B

ขั้นตอนการติดตั้งเต้ารับ RJ45

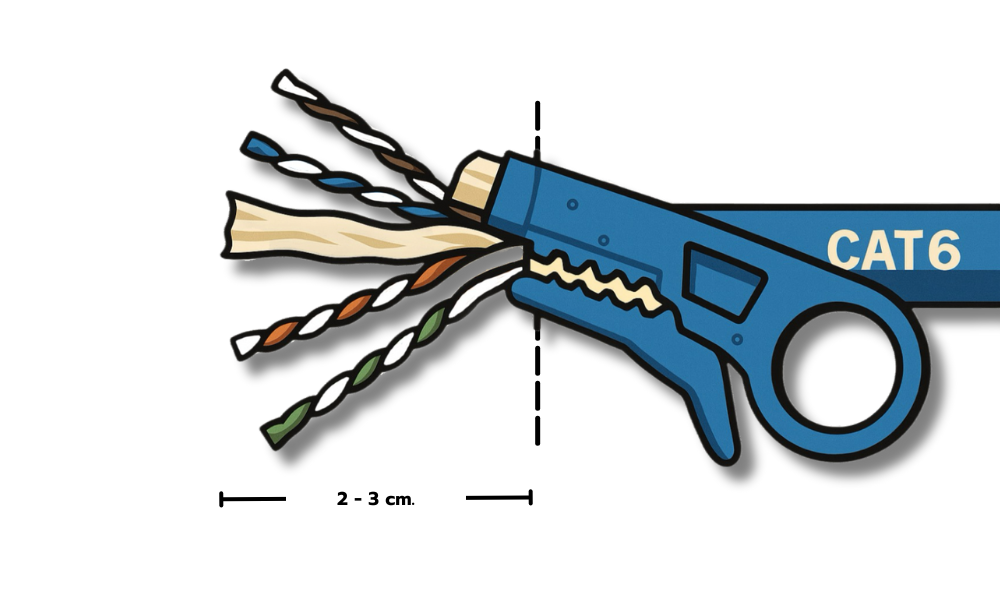

1. เตรียมสายและอุปกรณ์
ปอกปลอกสาย CAT6 ออกประมาณ 2-3 ซม. แยกสายออกเป็นคู่ตามสีมาตรฐาน เช่น ขาว-ส้ม/ส้ม, ขาว-เขียว/เขียว ฯลฯ

2. เลือกแถบสีมาตรฐานให้ตรงกันทั้งฝั่งสาย และ เต้ารับ โดยดูแถบสีที่สาย กับ แถบสีที่เต้ารับ ให้เป็นสีเดียวกัน

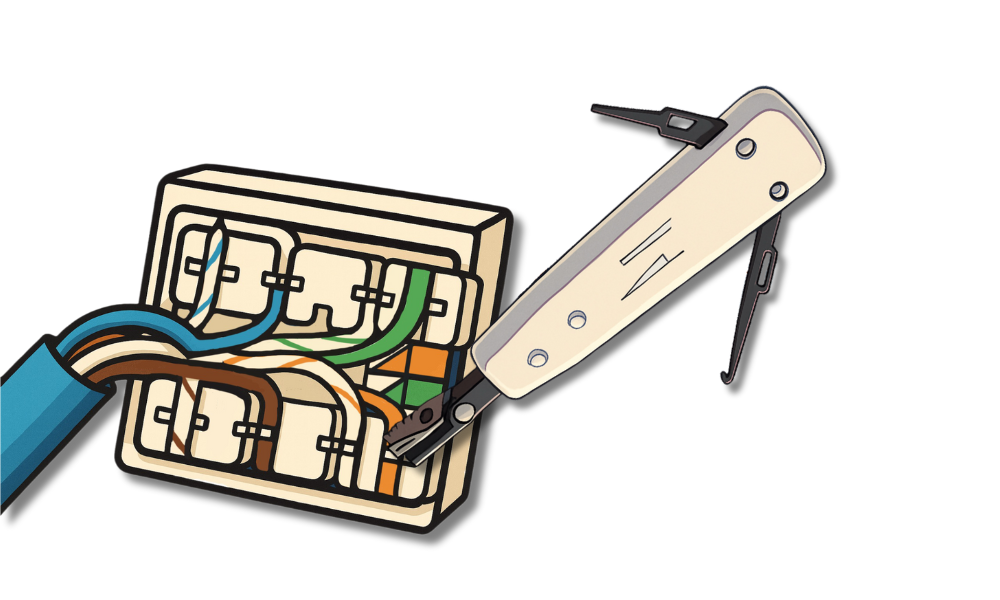

3. เข้าสายเข้ากับเต้ารับ
วางสายตามช่องสีที่เป็นสีเดียวกันของแต่ละสาย แล้วใช้คีมกดสายให้แน่น หากสายไม่แน่นจะทำให้เชื่อมต่อไม่สำเร็จหรือไม่เสถียร

4. ติดตั้งเต้ารับเข้ากับกล่องหรือผนัง
ตรวจสอบให้แน่ใจว่าเต้ารับแน่นและไม่หลวม และ กดหน้ากากเต้ารับเข้ากับเพลทที่ผนัง
5. ทดสอบสายหลังติดตั้ง
ใช้อุปกรณ์ LAN Tester ตรวจสอบว่าแต่ละคู่สายเชื่อมต่อถูกต้อง ทดสอบสายหลังติดตั้งเพื่อความมั่นใจ
