วิธีการสังเกตและเรียกสวิตช์ให้ถูกต้อง
ทางเดิน ของไฟฟ้า หมายถึง จำนวนตำแหน่งที่สามารถควบคุมอุปกรณ์ไฟฟ้า (เช่น หลอดไฟ) ได้จากหลายจุดนั่นเอง
หลายๆคนคงเคยได้ยินวิธีเรียกสวิตช์ไฟหลากหลายแบบ และคงสงสัยว่าตกลงแล้วเรียกแบบไหนถึงจะถูกกันแน่ และบางคนยังเรียกต่างกันอีกถึงแม้จะเป็นสวิตช์ชนิดเดียวกัน เนื่องจากฝั่ง UK และ US มีการเรียกสวิตช์ที่แตกต่างกัน เป็นเหตุผลหลัก ที่ทำให้เกิดความสับสนขึ้น
วิธีการสังเกตุและเรียกสวิตช์ให้ถูกต้อง ควรเป็นอย่างไร
- ระบบ UK เรียกตามโครงสร้างวงจร “จำนวนขั้ว” และ “ตำแหน่ง” เช่น 2-way switch = สวิตช์ที่มี 2 ทางเลือก, Intermediate switch
- ระบบ US (และไทย) เรียกตามจำนวนตำแหน่งควบคุม เช่น สวิตช์ 3 ทาง = ควบคุมจาก 2 จุด
ในประเทศไทย นิยมใช้คำแบบ US เพราะอุปกรณ์ส่วนใหญ่นำเข้าจากระบบนั้น

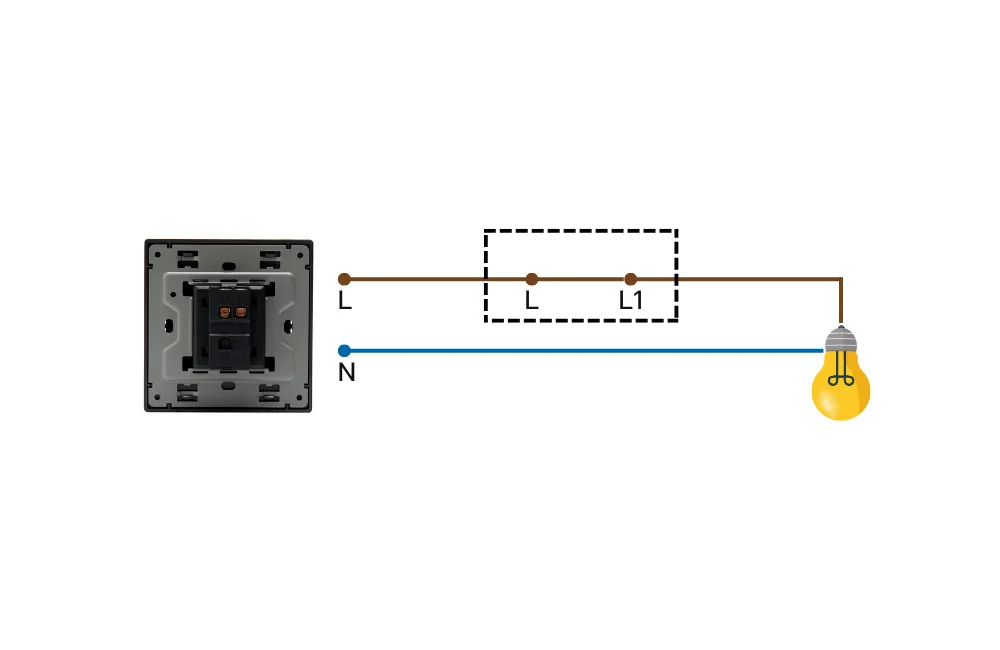

สวิตช์ 1 ทาง (ประกอบด้วย 2 terminal) เป็นสวิตช์ที่มีความสับสนน้อยที่สุด เนื่องจากใช้เปิด ปิด ไฟ เซอร์กิตเดียว จากสวิตช์จุดเดียวเท่านั้น

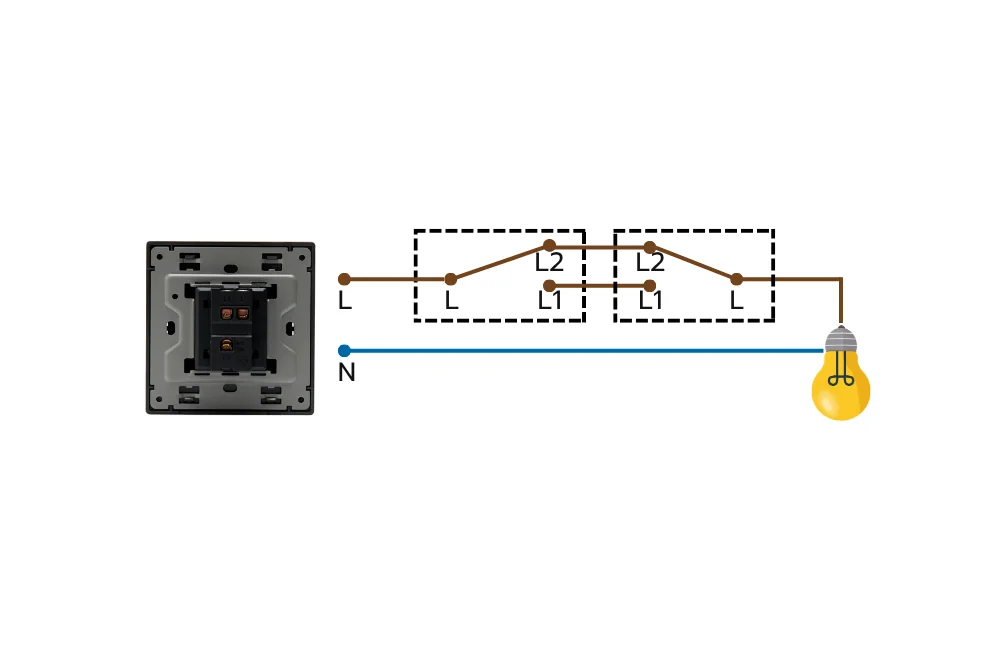

สวิตช์ 2 ทาง หรือ สวิตช์ 3 ทาง (ประกอบด้วย 3 terminal) หากเรียกแบบ UK จะถูกเรียกว่า สวิตช์ 2 ทาง แต่หากเรียกแบบ US จะถูกเรียกว่า สวิตช์ 3 ทาง และ เนื่องจากสวิตช์ส่วนใหญ่ที่ใช้ในประเทศไทย เป็นแบบ US ช่างไฟจึงนิยมเรียกว่าสวิตช์ 3 ทาง สวิตช์นี้นิยมติดตั้งไว้ที่บันไดสำหรับบ้าน 2 ชั้น เนื่องจากสวิตช์ชนิดนี้โดยปกติแล้วจะต่อโดยใช้สวิตช์ 2 ตัว (สามารถอยู่ในสถานที่ต่างกันได้) และไฟเพียง 1 เซอร์กิต ในการเชื่อมต่อกัน

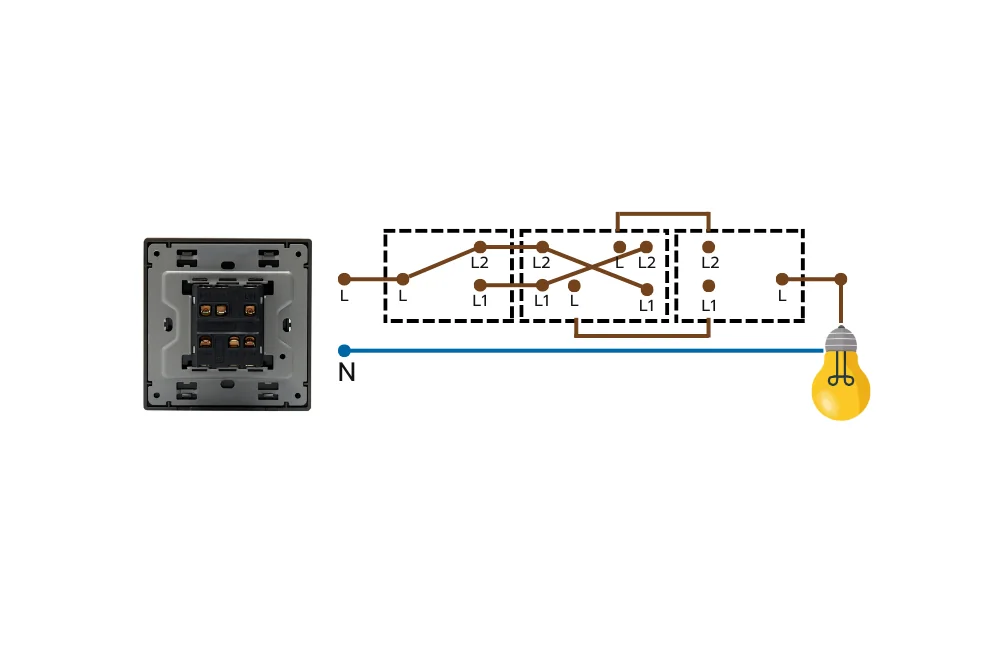

สวิตช์ 3 ทาง หรือ สวิตช์ 4 ทาง หรือ สวิตช์กลางทาง (ประกอบด้วย 4-6 terminal) ถ้าหากเรียกตามแบบ UK จะเป็น สวิตช์ 3 ทาง แต่หากเรียกแบบ US จะถูกเรียกเป็น สวิตช์ 4 ทาง สวิตช์ชนิดนี้ สามารถใช้ควบคุมไฟเซอร์กิตเดียว โดยมีสวิตช์ควบคุม มากกว่า 2 ตัวขึ้นไปได้ (หรือบางท่านเรียกสวิตช์ชนิดนี้ว่า สวิตช์กากบาท)
ความแตกต่างของสวิตช์แต่ละประเภท
| ประเภท | ควบคุมจากกี่ตำแหน่ง | ใช้สวิตช์กี่ตัว | ชื่อเรียก (UK) | ชื่อเรียก (US/ไทย) | ตัวอย่างการใช้งาน |
|---|---|---|---|---|---|
| 1 ทาง | 1 จุด | 1 ตัว | 1-way switch | 1 ทาง | ห้องน้ำ, ห้องนอน |
| 2 ทาง | 2 จุด | 2 ตัว | 2-way switch | 3 ทาง | บันได, ห้องโถง |
| 3 ทาง | 3 จุด | 3 ตัว (2 ทาง 2 ตัว + สวิตช์กลางทาง 1 ตัว) | Intermediate switch | 4 ทาง | โถงใหญ่, ห้องประชุม |
| 4 ทาง | 4 จุดขึ้นไป | เพิ่มสวิตช์กลางทางตามจำนวนจุด | – | 4 ทาง (ต่อขยาย) | อาคารหลายชั้น |
